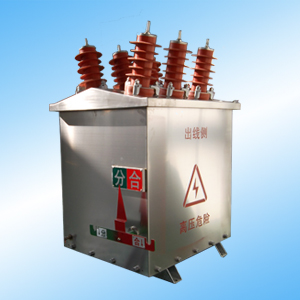

12KV高压预付费售电管理装置 GPRS远程控制
该高压预售电管理装置由高压真空负荷开关及计量用干式电流互感器、电压互感器组合构成，电压互感器同时设置专用浇注做开关的分合闸机构机源，其整体外形小巧、安装方便。箱体内分隔为开关室、互感器室。高压真空负荷开关为永磁机构，机械闭锁，互感器室内由两台干式电压互感器及两台干式电流互感器组成。电压互感器采用V/V接线，电流互感器可制成变化结构，变比范围5-600/5A。电表箱可和组合互感器整体安装，也可以和组合互感器分体安装，电表箱内由预付费电表及高压开关控制电路组成。分体安装时，接线采用金属铠装电缆（本组合互感器无外露的二次端子），具有良好的防窃电性能。适用交流50Hz,6-10kV三相电力系统中做预付费高压计量或负控作用。
【技术参数】
● 电压部分技术参数
参数 | 单位 | JLZW-12 | JLZW-7.2 |
额定一次电压 | kV | 10 | 6 |
最高工作电压 | kV | 12 | 7.2 |
额定二次电压 | V | 100 | 100 |
准确级与 额定二次 负荷 | 0.2 | VA | 20 | 20 |
0.5 | VA | 50 | 50 |
1.0 | VA | 80 | 80 |
最大容量 | VA | 320 | 320 |
一次工频耐压 | kV | 42 | 30 |
三倍频感应耐压 | kV | 28 | 20 |
● 电流部分技术参数
额定一次电流/5A | 准确级与额定二次负荷(VA) | 额定短时热电流(KA) | 耐受时间(S) | 额定动稳定电流(KA) |
0.2S | 0.2 | 0.5 |
5、10、15、20 | 10 | 10 | 15 | 12 | 1 | 30 |
30、50、75 | 10 | 10 | 15 | 20 | 1 | 50 |
100、200、300 | 10 | 10 | 15 | 32 | 1 | 80 |
400、600 | 10 | 10 | 15 | 40 | 2 | 100 |
