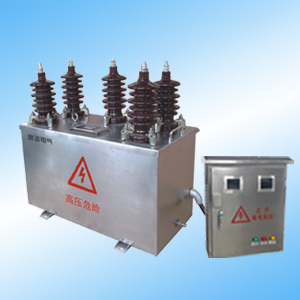

JLSV-12高压干式计量箱 组合式互感器

1、用途与适用范围

该款干式计量箱为交流50Hz、额定电压10kV三相电力线路中作有功、无功电能计量使用。适用于农村户外变电站，也可用于工业企业小型变、配电所。本产品可取代JLS-10型油浸电力计量箱。

2、使用环境

    1. 海拔不超过1000米；

    2. 周围环境温度不高于50℃，不低于-20℃；

    3. 空气相对湿度不大于90%；

    4. 无爆炸、无剧烈震动、且无足以腐蚀金属或破坏绝缘的尘埃或蒸气的地方。

3、结构特点

计量箱由电压、电流互感器组成，仪表箱由有功电表、无功电表组成，两箱为分体式，由电缆连接两箱，计量箱中的电压互感器接成V/V接线，电流互感器分别装在A、C相，二次线直接从计量箱主体中引出，箱体四周没有活门，防窃电功能好。仪表箱门设有观察窗以观察电能表的指示值，并设计了带挂锁，以防窃电。

4、技术参数：

额定电压：6kV、12kV

电压容量：20VA

电压互感器精度：0.2级

额定电流：5~600A

电流容量：10VA

电流互感器精度：0.2S级
