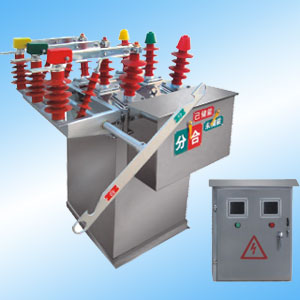

JLZW8-12智能型高压预付费计量箱(ZW8断路器加高型)

概述:

本型产品适用额定电压6~10KV,额定频率50HZ的三相电力系统中,做预付费高压电能计量用。可与IC卡表,IC卡控制终端,GPRS控制终端,负控终端配合使用,实现远程控制,抄表,实时监控,防窃电的功能;该产品结构紧凑,重量轻,运行可靠,便于安装。

结构简介:

1.本型产品由ZW8型真空断路器和电压、电流互感器组装在加高后的断路器主体箱内,与控制表箱组成高压预付费计量装置。高压主箱体由高压互感器和高压开关室组成,高压一次引线通过高压套管引出。二次和控制线通过铠装电缆或塑钢金属软管从箱体引出接入控制表箱。控制表箱有电能表,控制终端,控制电路组成。

1.高压互感器为两元件(两台电压互感器V连接两台电流互感器)。

2.控制表箱面板装有分,合闸指示灯,显示高压运行状态。还装有电费不足报警灯,提示用户及时缴纳电费。若采用的是GPRS终端型,电费不足报警信号将发射到用户管理人员手机上。

3.高压开关采用ZW8-12型真空断路器。

4.高压主箱体上可根据用户要求加装避雷器,隔离开关等。

技术参数:

额定电压比 V 10000/100

额定电流比 A 5-600/5

电压互感器级次及负荷(VA  0.2  20   0.5  20

电流互感器级次及负荷(VA0.2s  10   0.5s  10

额定绝缘水平(KV 12/42/75
