带SF6负荷开关的电缆分接箱

■带SF6负荷开关的电缆分接箱

      采用三工位SF6负荷幵关组装，巧妙的左右进出线分置，最小的结构设计， 最强的电缆配置功能，进出线可达8路。该分接箱既保留了传统分接箱的优点，又具有环网柜的部分优点，是城网改造的理想设备。体积小，免维护，技术经济性 好，可靠性高，安装简单使用方便。

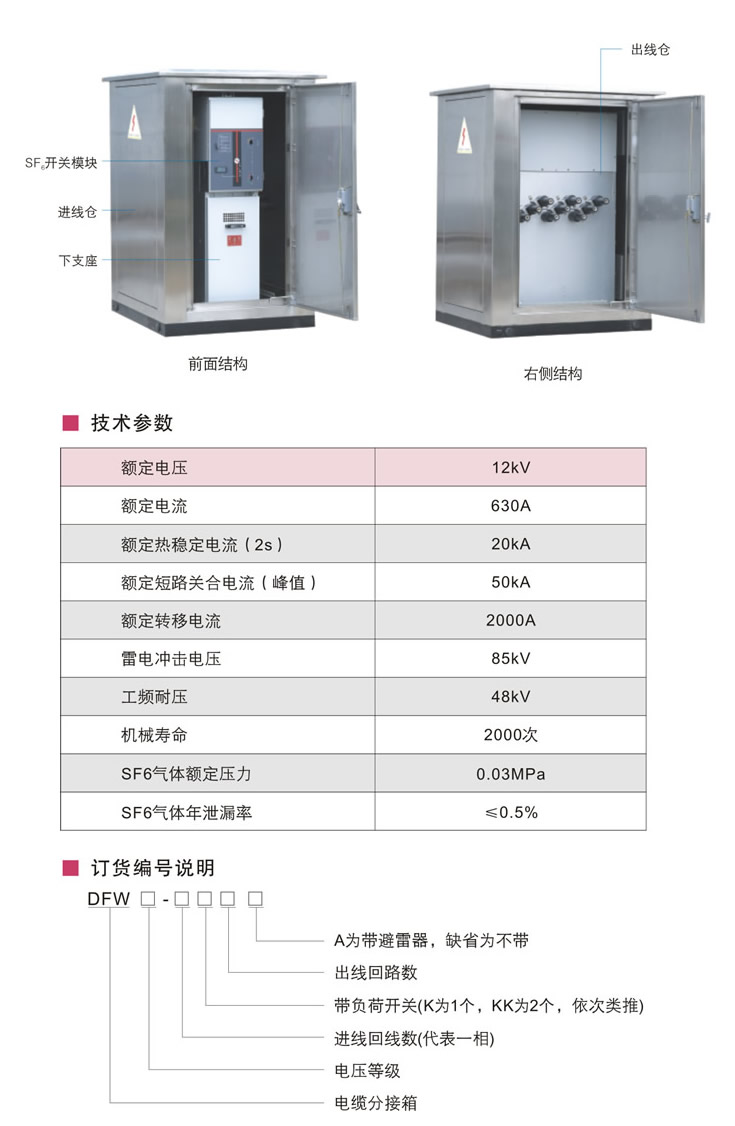

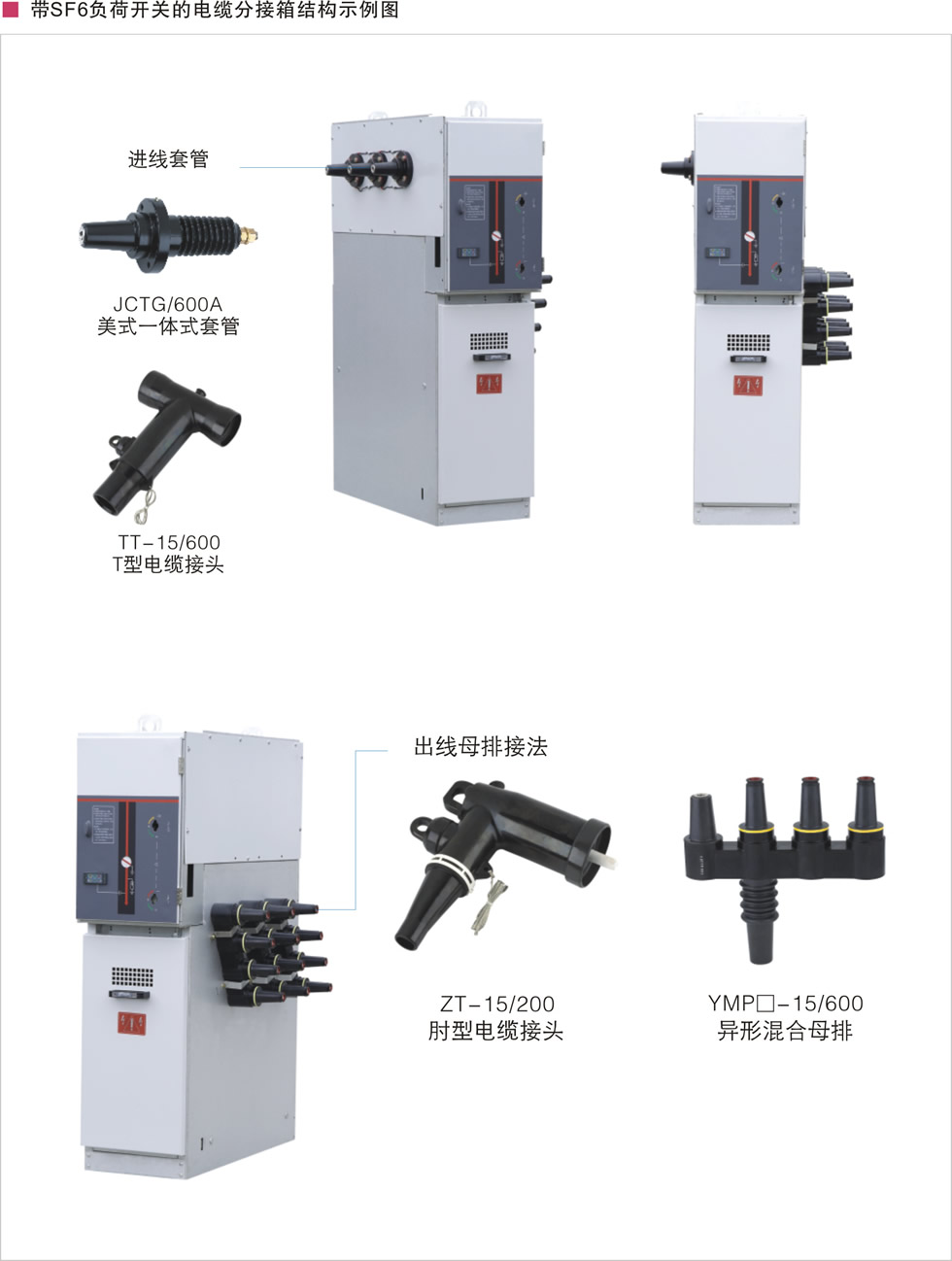

      带SF6负荷开关的电缆分接箱的特点在于:在箱体内有三个隔室，其中一个隔室密闭，密闭隔室中充有微增压六氟化硫气体.其中有一组以上负荷开关。负荷开关的操作机构位干操作驱动隔室内，电缆隔室内有电缆桩线及电缆终端，电缆终端与负荷幵关连接。隔室密闭的负荷开关隔室内的负荷幵关为转盘动静触点式负荷开关，每个负荷幵关的转轴上固定在绕轴的对称扇形面有三层。电缆隔室内的电缆为三相一组，每组三个电缆终端平行依次斜下方分布，每个电缆终端与电缆桩线垂直相接,三个电缆桩线相互平行。密闭隔室有泄压管道。
