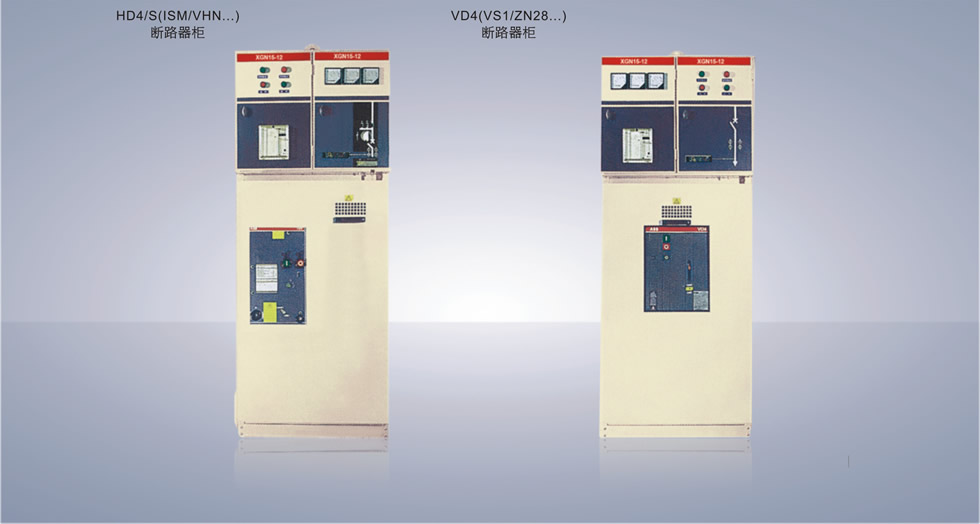

XGN15-12型环网开关柜

 XGN15-12型环网开关柜壳体采用覆铝锌板、镀锌板或冷轧板经数控机械加工成型。面板喷塑处理：开关柜由母线室、开关本体、电缆室、机构操作及控制室四个相互隔离的间隔组成。 柜后设置泄压通道：柜体结构合理，紧凑实用，体积小，具有揉作方便灵活，五防联锁完善可靠，安装简单方便. 运行安全稳定，可扩展等特点。

· 母线室：在开关柜上部，三相主母排纵向搭接；整组柜依次联接：

· 开关室：配置三工位(或二工位)SF6负荷开关.开关下端带传感器，可选配气压表或气压接点，常用手动操作机构，也可加装电动揉作机构；

· 电线室：装有电缆端接头，小室内可加装电流、电压互感器. 避雷器；出线柜配置熔断器组合装置，配熔断器熔断脱扣联销，传感器，接地开关。底部开电缆孔。下门有观察窗、把手、铭牌等；

· 操作控制室：

      II型开关柜机构配压缩式弹簧操作机构，进线带接地(或闭销)操作孔、合分闸操作孔；出线机构本体带接地揉作孔、合阐操作孔、分闸按杻；机构可加装电动操作装置；

      III型开关柜机构配卷式弹簧操作机构.配中央联锁滑动 装置，带接地、合分闸搡作孔。机构可加装电动操作装置；
       进出线开关柜而板均带合、分闸指示：出线配熔断器脱扣显示；上门面配带电显示器，一次模拟示意面膜，操作说明等：也可加装电动操作按钮指示灯及指示仪表;

· 标准配置：标准配备国产优质FLN36型、FLN48型、ABB-SFG型、MG-SC6型SF6负荷幵关或SF6负荷开关-溶断器组合电器；

· 无剧烈震动、腐蚀、火灾、爆炸危险的场所
